山東聊城人民醫院項目基坑支護

發布時間：2021-06-22 14:49

>項目背景

山東重點項目1.43億元聊城市人民醫院醫療保健中心二期項目，項目為總建筑面積為89,481平方米的醫療發展，包含：一幢13層高的病房樓。采用R51自鉆式螺旋翼板中空錨固系統做預應力錨桿，鉆進深度18-22m。

>項目概覽

1.項目工期：2020年9月—2021年3月

2.服務范圍：錨固材料、現場技術服務

3.應用場景：建筑基坑支護

4.應用結構：自鉆式中空錨桿用作預應力錨桿

5.項目用量：近10000m

6.地質條件：擬建物場地內地基土在勘探深度內為第四系黃河沖積物和人工填土，基坑挖深范圍土層為：雜填土、粉質粘土、含粉土砂、粉質粘土、粉土、粉質粘土、粉土、粉細砂。

>問題與挑戰

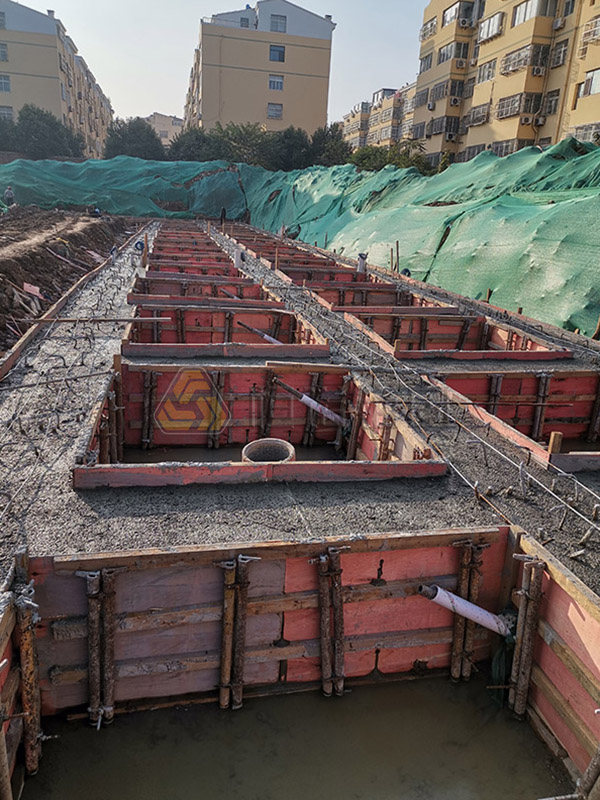

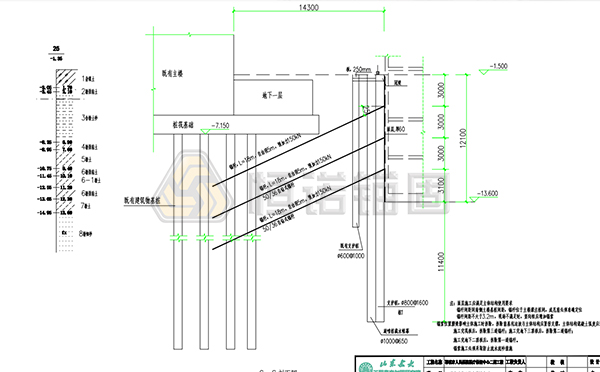

基坑開挖基底標高為-13.6m，采用排樁支護，雙排樁或三排樁，有效樁長21.5m，樁頂設置冠梁，排樁頂沿基坑周邊設置鋼筋混凝土板，設置1-3道R51自鉆式錨桿，錨桿長度15-22m，基坑坡面施工掛網噴射混凝土面層，掛單層鋼筋網。錨桿入射角為25°，穿過攪拌樁截水帷幕和既有支護樁進入既有建筑物基樁之間。

>解決方案

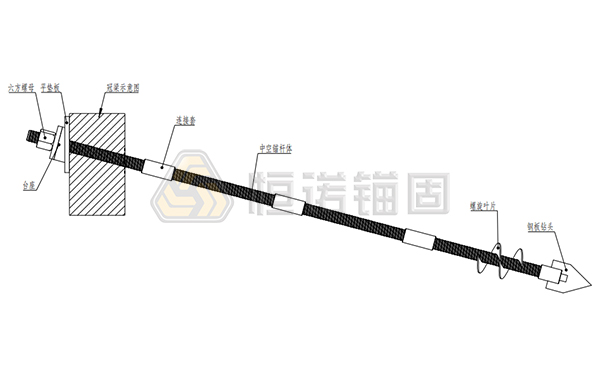

錨桿體端部安裝螺旋葉片，采用旋轉鉆進方法，同步鉆進和注漿一次鉆進即可實現成孔、注漿和錨固，Ф150mm螺旋葉片擴大鉆孔直徑。注漿液采用水泥漿，一、二次注漿水灰比均為0.5-0.55。錨段強度大于15MPa且不小于設計強度的75%時，施加預應力，大小為設計載荷的0.9-1.0倍。安裝腰梁及墊板螺母，最后使用液壓千斤頂按設計要求張拉鎖定完成。

>施工工藝

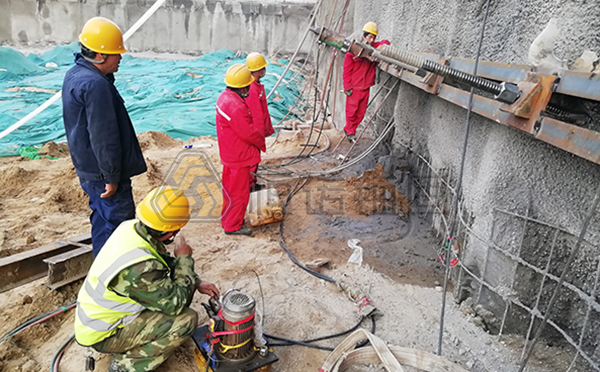

物料準備→鉆機就位→連接中空錨桿及鉆頭→同步鉆進與注漿→接長錨桿體→重復鉆進及注漿→鉆孔完成→安裝腰梁錨頭→張拉鎖定→下一層錨桿安裝→安裝完成

>施工設備

鉆機：履帶式液壓回轉鉆機

施工效率：每米純鉆進平均用時0.77min

>項目測試

無
